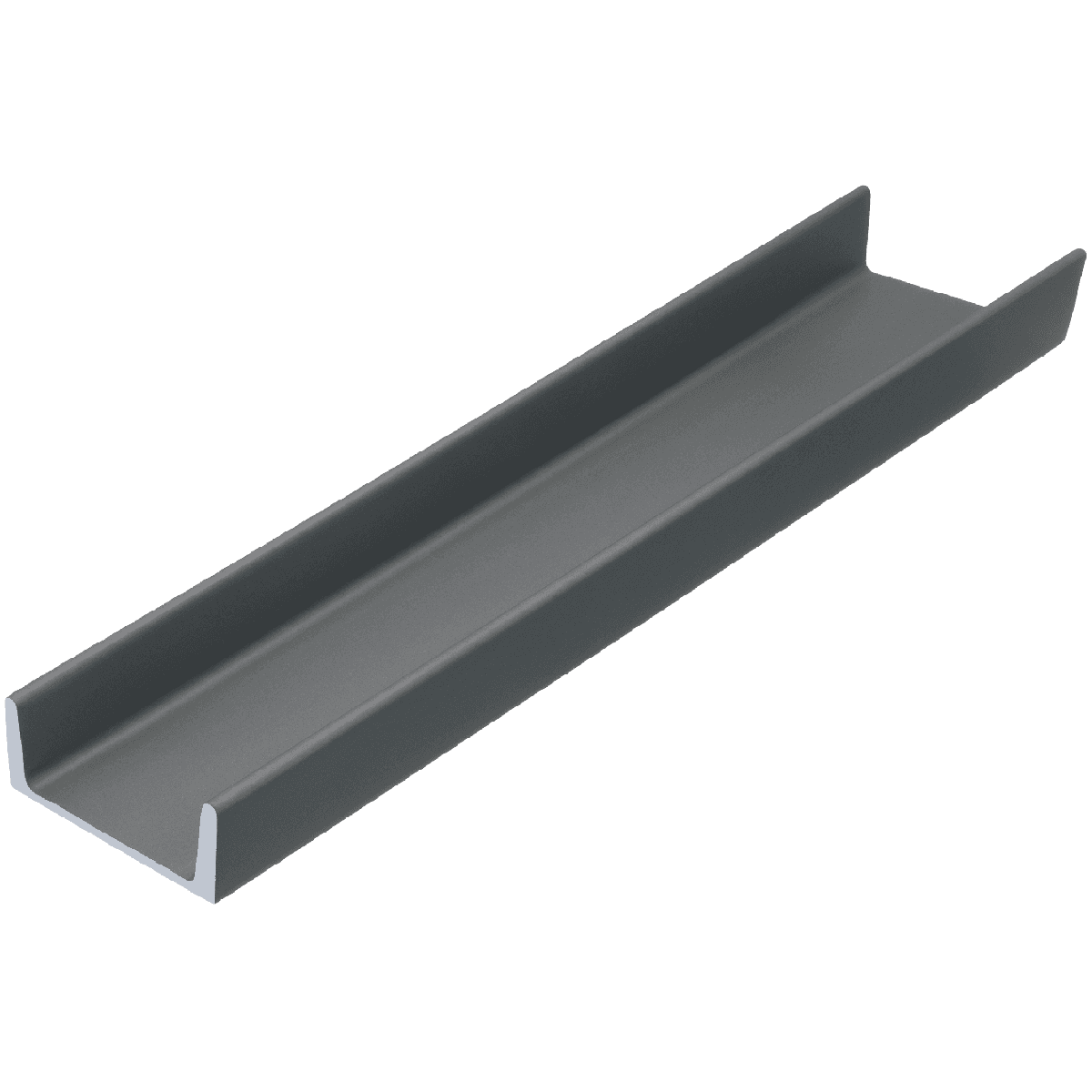

Perfil U (Viga U)
O Perfil U (Viga U) Gerdau é uma solução robusta para Construção Metálica com excelente capacidade de suportar cargas e esforços, mante...
Sobre o produto
O Perfil U (Viga U) é um componente essencial em projetos de Construção Metálica, oferecendo soluções versáteis e eficientes para diversas aplicações industriais. Sua fabricação segue rigorosos padrões de qualidade, assegurando um produto confiável e durável.
Com uma excelente capacidade de suportar cargas, o Perfil U combina resistência e leveza, facilitando o manuseio e a instalação em diferentes tipos de estruturas. Disponível em diversas dimensões, o Perfil U é fornecido em barras com tolerância de comprimento de ±10 cm, garantindo flexibilidade e precisão para atender às necessidades específicas de cada projeto.
Para que serve o Perfil U (Viga U)?
A principal função do Perfil U (Viga U) é fornecer uma estrutura de suporte robusta e confiável para uma ampla gama de aplicações na construção metálica e na indústria. O formato em "U" proporciona uma excelente capacidade de suportar cargas e esforços, enquanto mantém a estrutura leve e fácil de manusear. Além disso, suas abas inclinadas proporcionam alta inércia e resistência geométrica, características fundamentais para garantir a estabilidade e a segurança das construções.
Dentre as principais aplicações do Perfil U, podemos destacar seu uso em:
- Monovias;
- Vigamentos;
- Guias;
- Escoramentos e outras estruturas de sustentação;
- Implementos agrícolas e rodoviários;
- Componentes de base de máquinas e equipamentos;
- Equipamentos de transporte;
- Chassis de ônibus e caminhões.
Especificações técnicas
Antes de construir, lembre-se de sempre consultar um profissional habilitado para receber as devidas orientações quanto ao projeto estrutural e a correta execução da sua obra.
O Perfil U (Viga U) Gerdau é produzido conforme os mais rigorosos padrões de qualidade e certificações internacionais, garantindo um produto de alta performance para seus projetos.
- ASTM A36 / NBR 7007 MR 250: Padrão para aço carbono estrutural, com boa soldabilidade e capacidade de conformação, adequado para diversas aplicações de Construção Metálica. Limite mínimo de escoamento de 250 MPa.
- ASTM A572 Grau 50 / NBR 7007 AR 350: Aço de alta resistência e baixa liga, ideal para projetos que exigem maior resistência. Limite mínimo de escoamento de 345 MPa.
- ASTM A572 Grau 60 / NBR 7007 AR 415: Aço de alta resistência e baixa liga, proporcionando maior durabilidade e firmeza. Limite mínimo de escoamento de 415 MPa.
- ASTM A588 / NBR 7007 AR 350 COR (fabricação sob consulta): Aço resistente à corrosão atmosférica, especialmente indicado para ambientes agressivos.
Na tabela abaixo, você encontra mais detalhes sobre as especificações técnicas das opções de Perfil U (Viga U) disponíveis para cotação, com informações sobre as principais medidas de cada produto.
| Bitola | Peso | ALMA | ALMA | ABA | ABA | Área | EIXO X | EIXO X | EIXO X | EIXO Y | EIXO Y | EIXO Y | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal | d | tw | bf | tf | I | W | r | I | W | r | x | ||
| pol. | kg/m | mm | mm | mm | mm | cm2 | cm4 | cm3 | cm | cm4 | cm3 | cm | cm |
| 3” | 6,10 | 76,20 | 4,32 | 35,81 | 6,93 | 7,78 | 68,90 | 18,10 | 2,98 | 8,20 | 3,32 | 1,03 | 1,11 |
| 7,44 | 6,55 | 35,05 | 6,93 | 9,48 | 77,20 | 20,30 | 2,85 | 10,30 | 3,82 | 1,04 | 1,11 | ||
| 4” | 8,04 | 101,60 | 4,67 | 40,23 | 7,52 | 10,10 | 159,50 | 31,40 | 3,97 | 13,10 | 4,61 | 1,14 | 1,16 |
| 9,30 | 6,27 | 41,83 | 7,52 | 11,90 | 174,40 | 34,30 | 3,84 | 15,50 | 5,10 | 1,14 | 1,15 | ||
| 6” | 12,20 | 152,40 | 5,08 | 48,77 | 8,71 | 15,50 | 546,00 | 71,70 | 5,94 | 28,80 | 8,16 | 1,36 | 1,30 |
| 15,62 | 7,98 | 51,66 | 8,71 | 19,90 | 632,00 | 82,90 | 5,63 | 36,00 | 9,24 | 1,34 | 1,27 | ||
| 8” | 17,10 | 203,20 | 5,59 | 57,40 | 9,50 | 21,68 | 1344,30 | 132,70 | 7,87 | 54,10 | 12,94 | 1,42 | 1,47 |
| 20,50 | 7,70 | 59,51 | 9,50 | 25,93 | 1490,00 | 147,50 | 7,59 | 62,40 | 14,09 | 1,42 | 1,42 | ||
| 10” | 22,77 | 254,00 | 6,10 | 66,04 | 11,10 | 29,00 | 2800,00 | 221,00 | 9,84 | 95,00 | 19,00 | 1,81 | 1,61 |
| 30,80 | 7,20 | 74,00 | 12,70 | 39,30 | 5370,00 | 352,00 | 11,70 | 161,00 | 28,30 | 2,03 | 1,77 | ||
| 12” | 29,76 | 305,00 | 9,63 | 69,57 | 11,10 | 37,90 | 3290,00 | 259,00 | 9,31 | 117,00 | 21,60 | 1,76 | 1,54 |
| 37,00 | 9,80 | 77,00 | 12,70 | 47,40 | 6010,00 | 394,00 | 11,30 | 186,00 | 30,90 | 1,98 | 1,71 |
